工程机械设备高压旋喷钻机注浆适用条件 聚强整套高喷锚索钻机

高压旋喷钻机注浆法的适用条件

1高压旋喷注浆法适用于地下补强、地下开挖中防止流砂管涌及坑底隆起、建筑物防护结构，如连墙、挡土结构等，防渗、防液化和建筑物的加固处治等方面。

2对于砂类土、粘性土、黄上和淤泥等都能进行喷射加固，效果较好。解决了小颗粒土不易注浆加固的难题。但对于砾石直径过大、砾石含量过多及有大量纤维质的腐植土，旋喷质量稍差，有时甚至还不如静压注浆的效果。

3对于贯入击数N=0-30的砂土、粉土、粘性土、黄土和淤泥等都能进行喷射加固，但对砾石直径过大、砾石含量过多和有大量纤维质的腐植土，喷射质量较差，有时甚至不如静压注浆的效果。

4特别适宜在施工场地狭窄，净空低，上部土质坚硬下部软弱，施工时不能停止生产运营，不能中断行车，不能对周围环境产生公害和不能影响邻近建筑物时采用高压旋喷注浆法。

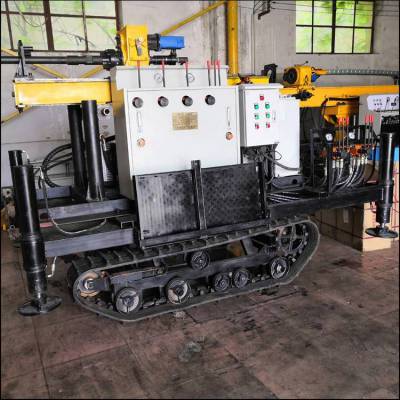

SP-30A(B)水平旋喷钻机

水平旋喷桩是在水平钻孔内以高压旋喷的方式压注水泥浆，在隧道开挖外轮廓形成拱形预衬砌，以防护掌子面和地表下沉的超前支护施工。实践证明，水平旋喷桩是目前国内外行之有效而又快速经济的隧道超前支护技术，具有广阔的运用前景。

公司在大量研究成果的基础上，运用理论分析研究，对旋喷桩机进行了进一步的改进，并运用了一些技术，根据施工的需要，生产实用的小型水平旋喷桩机。

主要技术参数：

1、钻孔深度 50m

2、钻杆直径 φ50、φ60（双重管）

3、钻孔倾角度 -10°～90°

4、动力头输出扭矩 2300 Nm

5、动力头输出转速 1-18，45r/min，200r/min（无级调速）

6、动力头起拔力 25 kN

7、动力头起拔速度 80-300mm/min 14m/min（无级调速）

8、动力头给进力 15 kN

9、动力头行程 1200mm(A) 2800mm(B)

10、电动机功率 15kw+3kw

11、主机外形尺寸 A: [施工尺寸]：1600*900*2200 mm（长宽高）

[运输尺寸]：2000*900*1300 mm（长宽高）

B: [施工尺寸]：2300*1300*3700 mm（长宽高）

[运输尺寸]：3700*1300*1300mm（长宽高）

12、钻机重量 980kg

高压旋喷钻机适用范围：

旋喷桩、地基锚杆孔、风动潜孔锤钻进等多工艺施工，用于城市地基加固、矿山破孔、铁路、公路隧道管棚孔，锚杆孔、排水孔的施工。

高压旋喷钻机做高压旋喷桩基本工艺类型有三种，即单管法、二重管法、三重管法。

单管旋喷法

通过单根管路，利用20MPa左右的高压浆液，喷射冲切破坏土体，同时借助注浆管的旋转和提升，使浆液与土体混合凝固，成桩直径为40～60cm。其加固好，施工速度快和成本低，但固结体直径较小。

二重管旋喷法

在单管法的基础上又加以压缩空气，并使用双通道的二重灌浆管。在管的底部侧面有一个同轴双重喷嘴，高压浆液以20MPa左右的压力从内喷嘴中高速喷出，在射流的外围加以0.7MPa左右的压缩空气喷出。在土体中形成直径明显增加的柱状固结体，直径可达60～80cm。

三重管旋喷法

使用分别输送水、气、浆三种介质的三重灌浆管。在以高压装置产生的20MPa左右的高压水喷射流的周围，环绕一股0.7MPa左右的圆筒状气流，进行高压水喷射流和气流同轴喷射冲切土体，形成较大的空隙，再另由泥浆泵注入压力为2～5MPa的浆液填充，喷嘴坐旋转和提升运动，然后在土提中形成较大的柱状固结体，直径可达80～100cm。
