XPL-150多功能旋喷钻机 聚强高压旋喷桩机设备

高压旋喷钻机施工工作原理

1.施工工艺

采用单管分喷工艺,其特点是高压清水切割与高压注浆分两步进行。高压清水切割后孔内是均匀的泥浆,实质上是成孔,再经高压注浆,形成水泥固结体,***了桩身强度。具体的施工工艺为:

(1)钻机就位对中

将钻机移到设计的孔位上。就位时应保持机架的四个支腿均匀接地,调整液压支腿的高度,使钻机水平。通过机架上的垂线,进行双向控制,使其钻杆轴线垂直对准钻孔中心位置,并且确保钻杆垂直度不得大于1.%5。对中时,根据场地地面标高,调整深度计,使钻头对准桩位,控制桩位偏差,***钻孔的位置与设计位置的偏差不大于2.ocm。

(2)钻孔与下注浆管

启动钻机,采用喷清水钻进成孔作业。送水压力可根据地层情况而定(小不小于14MPa)。钻进深度以机装深度计控制,注浆深度从设计桩底标高到桩顶标高以上lm。因为高压注浆管和钻杆连接在一起,所以钻孔和下高压注浆管两道工序合二为一,钻孔与下高压注浆管同时完成。

(3)喷射注浆

当钻进到距设计桩底深度m1时开始送浆(送浆压力不小于ZIMPa),并座喷l分钟,然后边旋转提升边送浆。当提升至设计有效桩顶标高以上ml的位置时,停止提升,重复喷浆搅拌下沉,复搅深度从有效桩顶以下m5时,再提升送浆,送浆压力不变,直至到有效桩顶标高以上m1时,停止送浆,然后提升到地面以上15mc停机,并移动钻机等机具到新孔位,进行下个桩位的操作。

(4)冲洗

施工完毕,应把注浆管等机具设备冲洗干净,管内、机内不得残留水泥浆,通常把浆液换成清水,在地面上喷射,以便把泥浆泵、注浆管和软管内的泥浆全部排出。

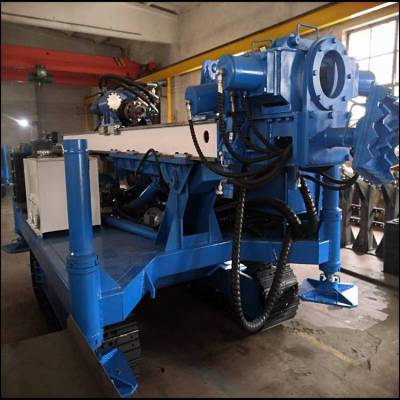

XPL-60C型锚固旋喷钻机（举升托举功能）

一、钻机主要用途

本机型可用于各类软地基加固、高层建筑地下室的防渗处理、大江大河堤坝的整治、公路桥墩的加固等。通过不同模块的组合，可以适合定喷、摆喷、旋喷等施工工艺；单重、双重、三重旋喷等各种施工要求。该钻机可进行普通回转钻进、空气潜孔锤钻进、高压旋喷自钻自喷等施工。具体应用于基坑及边坡锚杆（索）支护，抗浮锚杆、旋喷锚索及各种造孔等工程。

二、特点：

1. 配备的动力头回转速度显示装置。

2. 配备的动力头提升速度显示装置。

3. 配备的钻塔垂直度显示装置。钻机对孔、定位准确快捷。

4. 配备有回转支承，需要时孔位可转至履带侧边工作，提高了工作效率。

5. 采用全液压动力头传动，无级变速，钻进，劳动强度低。

6. 配备大牵引力履带底盘，爬坡能力强，设备移位方便、快捷。

7. 钻机可以打垂直、水平，斜孔等多角度施工，可满足各种地层和不同的旋喷工艺的需求。

8. 动力头行程长，可接3米钻杆，减少辅助时间。

9. 转速可达260转每分钟，提高了工作效率。

10. 钻机可采用卷扬机，应用液压控制，大大降低了劳动力，提高生产效率的同时提高了施工人员的保障。

三 、主要技术参数：

1.扭矩：4000 N.m

2.动力头转速：0～260r/min

3.动力头行程：3500 mm

4.动力头额定提升力：30 kN

5.动力头允许加压力：35 kN

6 .钻孔深度：60 m

7 .钻杆直径：Φ50 mm；Φ60 mm；Φ73 mm

8.钻孔倾角: 前后0～100°

9. 电机功率：30 Kw+18.5Kw+1.5Kw

10. 外形尺寸 [施工尺寸]：3500×2050×5600mm（长宽高）

[运输尺寸]：5600×2050×2000mm（长宽高）

11. 整机重量：4500 kg

12. 横向移动：1500mm

13.系统压力：20 MPa

14.爬坡度：25°

15.行走速度：2km/h
