XPL-50B型高压旋喷桩机适用于各种路基加固 聚强锚杆锚索钻机

高压旋喷桩机喷射注浆:高压喷射注浆法为自下而上连续作业。喷头可分单嘴、双嘴和多嘴。

1) 当注浆管下至设计深度，喷嘴达到设计标高，即可喷射注浆。

2) 开喷送入符合设计要求的水、气、浆，待浆液返出孔口正常后，开始提升。

3) 高压喷射注浆喷射过程中出现压力突降或骤增，必须查明原因，及时处理。

4) 喷射过程中拆卸喷射管时，应进行下落搭接复喷，搭接长度不小于0.2m。

5) 喷射过程中因故中断后，恢复喷射时，应进行复喷，搭接长度不小于0.5m。

6) 喷射中断超过浆液初凝时间，应进行扫孔，恢复喷射时，复喷搭接长度不小于1m。

7) 喷射过程中孔内漏浆，停止提升，直至不漏浆为止，继续提升。

8) 喷射过程中孔内严重漏浆，停止喷射，提出喷射管，采取堵漏措施。

9) 对有特殊要求的注浆孔，可采用复喷来增加喷射长度和强度。

10) 喷射过程中，要记录每个高压喷射注浆孔施工时间全过程。

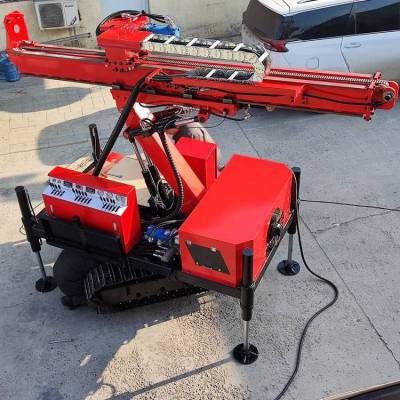

XPL-50B型锚固旋喷钻机

一、钻机主要用途

本机型可用于各类软地基加固、高层建筑地下室的防渗处理、大江大河堤坝的整治、铁路公路桥墩的加固等。通过不同模块的组合，可以适合定喷、摆喷、旋喷等施工工艺；单重、双重、三重旋喷等各种施工要求。该钻机可进行普通回转钻进、空气潜孔锤钻进、高压旋喷自钻自喷等施工。

二、特点：

1.配备有回转支架，需要时孔位可转至履带侧边工作，提高了工作效率。钻塔垂直度、动力头回转速度及提升速度显示装置,钻机对孔、定位准确、快捷。

2.采用全液压动力头传动，无级变速，钻进劳动强度低。

3.配备大牵引力履带底盘，爬坡能力强，设备移位方便、快捷。

4.钻机可以打垂直、水平，斜孔等多角度施工，可满足各种地层和不同的旋喷工艺的需求。

5.动力头行程长，可接2米钻杆，减少辅助时间。

6.转速可达260转每分钟，提高工作效率。

7.钻机可采用卷扬机，应用液压控制，大大降低了劳动力，提高生产效率的同时提高了施工人员的保障。

三、主要技术参数：

1.扭矩：2300N.m

2.动力头转速：0～150r/min

3.动力头行程：2500mm

4.动力头额定提升力：30kN

5.动力头允许加压力：35kN

6.钻孔：50m

7.钻杆直径：Φ50-73mm

8.钻孔倾角:前后0～100°

9.电机功率：22Kw

10.外形尺寸 [施工尺寸]：2650×1650×3900mm（长宽高）

[运输尺寸]：3600×1650×2000mm（长宽高）

11.整机重量： kg

12.横向移动：1000mm

13.系统压力：20MPa

14.爬坡度：25°

15.行走速度：1km/h

16.举升:2800mm

锚索与锚杆的区别

锚索：锚索是通过外端固定于坡面，另一端锚固在滑动面以内的稳定岩体中穿过边坡滑动面的预应力钢绞线，直接在滑面上产生抗滑阻力，增大抗滑摩擦阻力，使结构面处于压紧状态，以提高边坡岩体的整体性，从而从根本上改善岩体的力学性能，有效地控制岩体的位移，促使其稳定，达到整治顺层、滑坡及危岩、危石的目的。

锚杆：现在锚杆不仅用于矿山，也用于工程技术中，对边坡，隧道，坝体进行主体加固。锚杆作为深入地层的受拉构件，它一端与工程构筑物连接，另一端深入地层中，整根锚杆分为自由段和锚固段，自由段是指将锚杆头处的拉力传至锚固体的区域，其功能是对锚杆施加预应力。
