75高压泥浆泵 旋喷高压注浆泵 变频泥浆泵 75柱塞双打高压注浆泵天津聚强高压旋喷钻机***

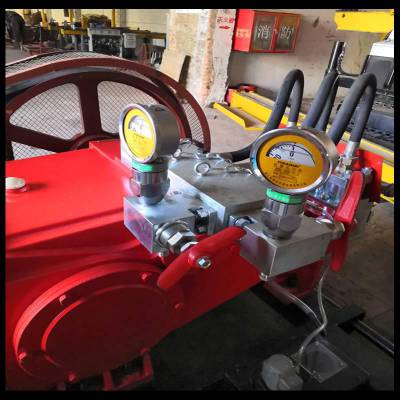

GZB-90EX型高压注浆泵(轴承式)

一、简介

GZB- 90EX型高压注浆泵该产品液力端采用分体式泵头拆卸方便。动力端采用整体滚动轴承式传动，***动力端，低噪音环保产品。

二、试用领域

高压旋喷水泥浆提供高压动力，用于新建建筑物，高速公路，高速铁路，地下铁路等软弱地基强化加固补强，旧有建筑物不均匀沉降整治，水库大坝与底下建筑工程防深帷幕，档土围堰，矿山堵漏，井桶护臂，边坡锚固等方面，亦可使用于高压水摄流辅助破岩落煤，井下液压支柱供液，锚固有水利膨胀金属锚杆泵送高压水，地下大型管道疏通清淤清洗，高压水射流穿孔或其他需要用高压液体为动力得领域。

三、参数

电机型号 变频电机

电动输出转速 1480r/min

柱塞行程 80mm

速比 1=7.2545

柱塞冲次 169次

吸入管直径 50mm

排出管直径 16~25mm

柱塞直径 55mm 60mm

排出流量 99 110L/min

额定压力37MPa(配90kw电机)

           31Mpa(配75kw电机）

           23Mpa(配55kw电机）

外形尺寸 3050*1400*1600mm

重量 3000kg

天津市聚强高压泵有限公司

天津市聚强高压泵有限公司是由研发、生产、销售、工序所组成的一家专业制造服务公司。技术力量雄厚，具有高素质的开发设计人员，***的管理水平，***的生产设备，齐全的自动化测试系统，确保生产的产品质量，可为用户提供高素质的产品和优质的售后服务。
    公司创建以来，始终致力于产品的创新升级与产品的安全性能，并与山东莱州瑞良机械厂携手合作，研发生产出适用于广大用户的产品。公司于2011年获得***:2008质量管理体系认证。
    本公司主要生产经营高压注浆泵系列；旋喷钻机系列；成套高喷设备及配件；三柱塞高压水泵；高压管道清洗车及配件；高压胶管；合金喷嘴；喷枪与各种管道用的配件；以及相关配套设备，是天津市一家生产销售成套旋喷设备的公司。

诚心为本，***，客户至上，有梦想有希望使我们信守如一的经营理念。制造***的产品，提供周全的服务是我们义不容辞的责任。今日事今日毕是我们每天工作的态度。天津聚强永远是您成功的伙伴，可靠的朋友。

高压注浆泵的使用说明

一、            注意事项

1.      该泵因调换场地或其他原因须暂时停机，在不超过12小时的情况下，必须开机用清水冲洗泵头工作腔、调节器及吸入排出管道内的残留介质；若停机在12小时以上或长时间停止使用，则必须拆洗泵头工作腔及调节器、吸入排出管道，将残留介质清洗干净后，涂黄油装好备用。以上工作是为了避免介质干枯而影响使用和锈蚀。

2.      调节器在介质为水时，可用作辅助调节流量，介质中含有固体颗粒时严禁用于调节流量

3.      运转中，柱塞密封若有介质泄露，可调节密封压母，使柱塞密封压紧。若调节后不能解决，则需更换密封或柱塞。密封不可一次调的太紧，应逐渐分多次调节，以不泄露为准。若前端UN密封损坏，必须及时更换，以免引起泄露及加剧密封损坏。

4.      为了***V型带的传动效率，应定期检查V型带的张紧程度。安装时，一组皮带应使用具有同一长度公差的V型带，不得将不同长度的三角带混合使用。

5.      泵运行中一般处在高压状态，需注意安全。必须配备具有相应知识的专人负责泵的操作、维护与保养，否则极易造成危害。

6.      经常检查上、下阀芯阀座的密封状态，如有损坏趋势，应立即更换。否则将出现压力不稳或下降。

7.      安全阀的膜片必须按规定使用，严禁用其他膜片代替，否则会造成液力端工作不正常，甚至造成人身、设备损坏。

8.      介质必须使用推荐目数（16）或以上的三重过滤网过滤，否则将会造成泵系统工作不正常，甚至造成人身、设备损坏。

9.      使用普通电机严禁带压启动，使用调速电机带压启动时，不可提速太快，以免过负荷。

10.   每次移动泵的工作位置时，必须把泵的底座垫平、垫实，避免倾斜或抖动。

11.   经常检查逆止阀及吸入通道，清出杂质，防止流量减小及堵塞喷嘴。

12.   调速电机出厂前均按转速调整好，不得任意调节反馈量提高转速，否则极易损坏电机及降低密封寿命。

13.   必须按推荐油号使用符合***的润滑油，使用不合格的润滑油会降低曲轴的寿命，尤其是过于粘稠的润滑油。将很快对曲轴造成损坏。

14.   在野外工作时，应放在平整、坚实的基础上，以防工作时振动，过大的振动会对控制器的寿命造成影响。

15.   应经常检查安全阀中膜片与高压通道之间是否通畅，防止堵塞。

16.   用于柱塞密封处的润滑油不能断、缺，否则将会造成密封及柱塞的损坏。

17.   调速电机在出厂时速度已调校准确，如在使用中发生变化，在没有速度表的情况下，可按以下方法调整：

a.      在低速下目测柱塞从次n/（次/分）。

b.      以冲次n×8.1为当时电机的实际转数。（对应转速为165冲，请核对标牌）

c.      如转速表的指示偏高，可调节反馈量调节电位器（在控制面板上），可使转速上升，反复调整，使目测计算值与指示值相等。

d.      如转速表指示偏低，则调节转速表校准电位器，使之与计算值相同，或按C项调整。

18.   在工作过程中突然停电或其他意外情况，不能通过打清水清洗工作腔内残留介质时，必须人工清理。（参见附图二）

a.      拆下排除通道（8），即可分别取下三个排除腔室（9）。

b.      拆下吸入通道（18），取下紧固螺母（16）（共12个数）及阀座压板（17），即可进行清洗。

c.      按反顺序安装。

19.   关于调速电机的使用条件和注意事项，请参看调速电机的使用说明书。

20.   经常检查各处的螺栓，以防松动。

21.   必须遵守合格证或铭牌上的参数工作，不得超过，以免发生意外。

二、泵的适用范围。

本系列高压注浆泵是为了适应日益发展的高压注浆技术的需要和发展而***的一种轻型、高压、定量可泵送水及高密度水泥浆等介质的最***产品。具有参数合理、技术***、质量可靠、性能优良、造型美观等特色。

本系列高压注浆泵可适用于以下领域：

1.      软地基处理，高压旋喷注浆。

2.      高压水流辅助破岩落煤。

3.      锚固用水力膨胀金属锚杆泵送高压水。

4.      煤矿井下液压支柱供液。

5.      地下大型管道清淤清晰。

6.      化工用泵。

7.      高压水射流水平穿越孔钻孔。

8.      其他用途的高压注浆。
